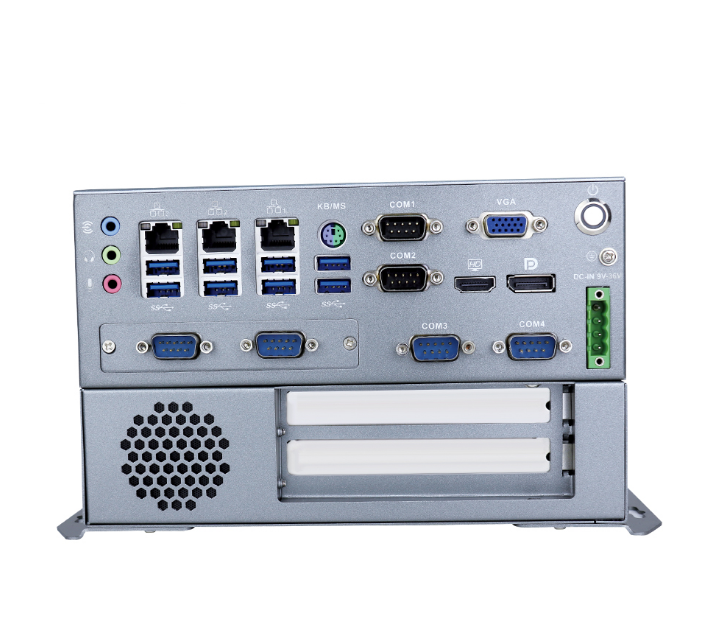

Mini-tietokoneet PCI-liitännällä: niiden keskeisten etujen esittely

Miksi mini-tietokone PCI-liitännällä rikkoo kompaktisuuden ja suorituskyvyn välistä kompromissia

Myytti: kuinka nykyaikaiset pienikokoisen muototekniikan (SFF) ratkaisut mahdollistavat täyden PCIe x16 -kaistanleveyden ilman lämpötila- tai teholähteeseen liittyviä kompromisseja

Ajatus siitä, että kompaktit järjestelmät eivät pysty tarjoamaan täyttä PCIe x16 -kaistanleveyttä, perustuu vanhentuneisiin Mini-ITX -rajoituksiin – rajattu laajennusmahdollisuus, heikko tehonjakokyky ja lämpöongelmat. Nykyaikainen pienikokoisen muototekniikan (SFF) suunnittelu on määritellyt uudelleen, mitä on mahdollista. Johtavat mini-tietokoneet sisältävät nyt true PCIe x16-liittimet, jotka on kytketty suoraan prosessoriin ja joilla tuetaan tehokkaita näytönohjaimia, tallennuskortteja ja verkkoadapteereja ilman suorituskyvyn rajoituksia. Nämä järjestelmät yhdistävät höyrykammion jäähdytyksen, tarkkaan suunnitellut ilmavirtakulmat ja sopeutuvat tuulettimen käyrät, jotta suorituskyky säilyy kuormituksen alla. Hyvin suunniteltu laite pystyy käyttämään 75–150 W:n lisäkorttia samalla kun se pitää keskusprosessorin lämpötehon 35–65 W:n sisällä – tämä mahdollistetaan erillisten sisään- ja poistovirtausalueiden sekä vahvojen DC–DC-virransyöttöjen (enintään 300 W) avulla. Nykyaikaisten VRM-suunnittelujen ja vakaa jännitteen säädön ansiosta teho ei enää ole rajoittava tekijä. Tuloksena on työasemaluokan pienikokoinen tietokone, joka tarjoaa tornimallien tasoiset laajennusmahdollisuudet – mikä osoittaa, että kompaktisuus ei tarkoita suorituskyvyn heikentämistä.

Avaineroavaisuudet: Aitojen pienikokoisten tietokoneiden tunnistaminen PCI-liittimellä verrattuna markkinointitermein 'laajennettaviksi' nimettyihin malleihin

Kaikki "PCI-laajennettavat" Mini-tietokoneet eivät tarjoa todellista PCIe-kykyä. Jotkut käyttävät M.2–PCIe-nostimia, jotka ovat rajoitettuja x4 linjaan; toiset taas sisältävät liittimen nimellisesti vain – yhden linjan ohjattu liittimen takana ja kaistanleveys rajattu alle 1 Gt/s. Autenttisten ratkaisujen erottamiseksi tarkista kolme keskeistä teknistä ominaisuutta: fyysinen linja-allokointi , tehonsyöttökapasiteetti , ja BIOS-määriteltävyys . Todellinen järjestelmä varaa suoraan prosessorilta tai PCH:ltä vähintään kahdeksan (mieluiten x16) PCIe-linjaa, toimittaa liittimen kautta vähintään 75 W:n tehon (lisäksi mahdollinen 6-napainen apusyöttöliitin) ja tarjoaa täydet BIOS-ohjaustoiminnot PCIe-sukupolvelle (Gen4/Gen5) ja linkin määrittelylle. Arvioi myös fyysistä integraatiota: todelliset mallit ovat yhteensopivia standardien alhaisaprofiilisten lisäkorttien kiinnikkeiden kanssa ja niiden asennus on mahdollista ilman yläkannen poistamista. Hankintatiimit, jotka tarkistavat nämä kriteerit, välttävät kalliita virheitä – esimerkiksi tilaavat "PCI-liitin" -järjestelmän, joka ei pysty isännöimään yrityksen tekoälyyn, koneen näköön tai virtualisointityömääriin vaadittavaa GPU:tä tai 10 GbE-verkkokorttia.

Käytännön suorituskyvyn parannukset, joita pienissä tietokoneissa (Mini PC) oleva PCI-liitosmahdollistaa

GPU-kiihdytys ja tekoälytehtävät: paikallisesti liitetyt PCIe-GPU:t verrattuna Thunderbolt-eGPU:iin luovissa ja reuna-alueen tekoälysovelluksissa

Alkuperäinen PCIe-graafiikkaprosessori muuttaa pienikokoisen tietokoneen paikalliseksi tekoälypäättelysolmuksi tai luovaksi voimanlähteeksi ilman Thunderbolt-eGPU:n aiheuttamia viivettä ja kaistanleveyden rajoituksia. Vaikka Thunderbolt rajoittaa siirtonopeutta noin 40 Gbps:iin (tehollisesti PCIe x4), suora x16-liitäntä tarjoaa jopa 64 Gbps:n (Gen4) tai 128 Gbps:n (Gen5) siirtonopeuden, mikä poistaa pullonkaulat reaaliaikaisessa renderöinnissä ja mallien suorituksessa. DaVinci Resolve -tai Unreal Engine -sovelluksissa tämä tarkoittaa nollaa kuvakehysten menetyksiä 4K-aikajanan selaamisen tai fysiikkasimulaation aikana. Reunaverkon tekoälyssä – kuten turvallisuusanalyysissä tai lääketieteellisessä kuvantamisessa – ero on mitattavissa: paikallinen PCIe-liitäntä vähentää päättelyviivettä jopa 60 %:lla verrattuna Thunderbolt-vaihtoehtoihin. NVIDIA A2000 -grafiikkaprosessoreita, joita käytetään laajalti kompakteissa tekoälyreunajärjestelmissä, voidaan käyttää 2,3-kertaisella TensorFlow-suorituskyvyllä alkuperäisessä PCIe-liitännässä verrattuna Thunderbolt-liitännän käyttöön 4K-videovirtojen käsittelyssä.

Korkean nopeuden I/O-laajennus: 10 GbE-verkko, NVMe RAID-taulukot ja matalan viiveen näköjärjestelmät

Grafiikan lisäksi PCI-paikka avaa tehtävänä kriittisen I/O:n laajennettavuuden – muuttaen rajoitetun laitteiston suuritehoisiksi solmuiksi:

• Verkkokiihdytys : 10 GbE-verkkokortit mahdollistavat NAS-klusteroinnin ja virtualisoitujen infrastruktuurien käytön, tarjoamalla 900 MB/s:n tiedostonsiirtoja – lähes kahdeksankertaisesti nopeammin kuin tavallinen 1 GbE.
• Tallennustilan laajennettavuus : PCIe 4.0 x4 NVMe RAID-ohjaimet tukevat RAID 0/10 -konfiguraatioita, joiden peräkkäiset lukunopeudet ylittävät 7 000 MB/s – mikä on välttämätöntä 8K RAW -muokkaukseen tai transaktiotietokantoihin.
• Koneenäkö : Teollisuuden kuvanottimet hyödyntävät PCIe:n determinististä ajoitusta saavuttaakseen alle millisekunnin viivästykset – mikä ei ole saavutettavissa USB3 Vision - tai Ethernet-perusteisilla rajapinnoilla.

Tämä natiivinen, vähän viivettä aiheuttava laajennus tekee pienistä tietokoneista (Mini PC) käyttökelpoisia tilanteissa, joissa rakin tila on rajallinen, mutta suorituskyky on ehdoton vaatimus – erityisesti reuna-laskennassa (edge computing), lähetyksessä ja teollisessa automaatiossa.

Kriittisiä käyttötapauksia pienelle tietokoneelle (Mini PC) PCI-liitännällä

Teolliset ja upotetut käyttötapaukset: lääketieteellinen kuvantaminen, tehdasautomaatio ja reaaliaikainen tiedonkeruu

Kriittisissä teollisuusympäristöissä, joissa käytettävyys, kestävyys ja deterministinen I/O ovat välttämättömiä, PCI-liitännällä varustettu mini-tietokone toimii kovennettuna laskentataustajärjestelmänä. Lääketieteellisessä kuvantamisessa PCIe x16 -näytönohjain nopeuttaa tietokonetomografian (CT) ja magneettikuvantamisen (MRI) kuvien uudelleenrakentamista sekä reaaliaikaista 3D-näkymää, mikä tukee suoraan kliinisiä päätöksentekoprosesseja. Tehtaan automaatiojärjestelmissä liikkeenohjauskortit, teollisuuskäyttöön tarkoitetut kuvansiirtokortit tai kenttäbussimoduulit (esim. EtherCAT, Profibus) integroidaan liitännän kautta, mikä mahdollistaa synkronoidun anturitietojen keruun ohjattavista logiikkapiireistä (PLC) ja robottikäsistä. Nämä laitteet eroavat kuluttajien käyttämiin mini-tietokoneisiin siinä, että ne toimivat luotettavasti laajalla lämpötila-alueella (–20 °C – 60 °C), kestävät värähtelyä ja tukevat jatkuvaa 24/7-toimintaa. Alkuperäinen PCIe-laajennus poistaa USB- tai Thunderbolt-kaistanleveyden kapeat kohtaa, mikä mahdollistaa insinöörien käyttää 10 GbE-verkkoa reaaliaikaisen tiedonkeruun tai NVMe RAID -ratkaisua paikallisessa reunaesikäsittelyssä, mikä tekee järjestelmästä itsenäisen solmun aikaherkkien sovellusten käyttöön.

Ammattimaiset luovat studiot: Paikan päällä tapahtuva renderöinti, videokoodausfarmit ja kannettavat VFX-työasemat

Luovat studiot hyötyvät harvinaisesta yhdistelmästä: työasematasoisesta suorituskyvystä kannettavassa, rakkoon tiukentuvassa paketissa. PCI-liittimellä varustettu mini-tietokone mahdollistaa täyskorkeiden GPU:iden käytön GPU-kiihdytetyssä renderöinnissä DaVinci Resolve -tai Adobe Premiere -ohjelmistoissa – mikä mahdollistaa 4K-materiaalin värimuokkauksen paikan päällä ilman tarvetta kuljettaa suuria tietokonetornien kaltaisia laitteita. Koodausfarmeja varten useat PCIe-liittimellä varustetut mini-tietokoneet muodostavat skaalautuvia, rakkoon asennettavia järjestelmiä – vähentäen tilantarpeita jopa 60 % verrattuna perinteisiin palvelimiin. Liitin tukee myös ammattimaisia ääniliitämiä sekä SDI/HDMI-tallennuskortteja pienellä viiveellä tapahtuvaan seurantaan ja suoravaikutaiseen värimuokkaukseen. Tämä arkkitehtuuri tarjoaa kannettavuutta ilman suorituskyvyn heikkenemistä – ja erityisen tärkeää on, että päivitysmahdollisuudet säilyvät: GPU:n vaihto tai 10 GbE-verkkoliittimen lisääminen pitää alustan ajantasaisena tuotantokierrosten ja ohjelmistopäivitysten aikana.

Pitkäaikainen arvo: Päivitettävyys, tulevaisuudensuuntautuneisuus ja kokonaishyöty (TCO) -edut

Pieni tietokone, jossa on PCI-liitännäslaitteisto, tarjoaa pitkäaikaista arvoa modulaarisella päivitettävyydellä – ei ainoastaan alustavalla suorituskyvyllä. Toisin kuin tiukat tai kiinnitetyt ratkaisut, se mahdollistaa kohdennetun komponenttien vaihdon: päivityksen A2000 -näytönohjaimesta RTX 6000 Ada -näytönohjaimen, toisen 10 GbE-verkkokortin lisäämisen varmuuden parantamiseksi tai Gen5 NVMe RAID-ohjaimen asentamisen, kun tallennustarpeet muuttuvat. Tämä joustavuus pidentää järjestelmän käyttökelpoista elinikää 3–5 vuodella ja välttää täysin uusien alustojen hankinnan. Kokonaisomistuskustannusten (TCO) näkökulmasta organisaatiot voivat vähentää pääomakuluihin liittyviä kustannuksia: kerran maksamalla kotelosta ja sitten investoimalla vaiheittain päivityksiin, jotka vastaavat työkuormien muutoksia. Huolto on nopeampaa ja vähemmän häiriöitä aiheuttavaa – virheellisen PCIe-kortin vaihtaminen kestää muutamia minuutteja verrattuna siihen, että koko laite pitää lähettää korjattavaksi. IT-tiimeille, jotka hallinnoivat hajautettuja reunalaitteita tai luovia laitteistokokoelmia, tämä modulaarisuus muuttaa kiinteän laitteistokulun sopeutuvaksi ja tulevaisuudenvarmaksi varallisuudeksi – varallisuudeksi, joka kasvaa teknologian mukana, ei sen vastaan.
