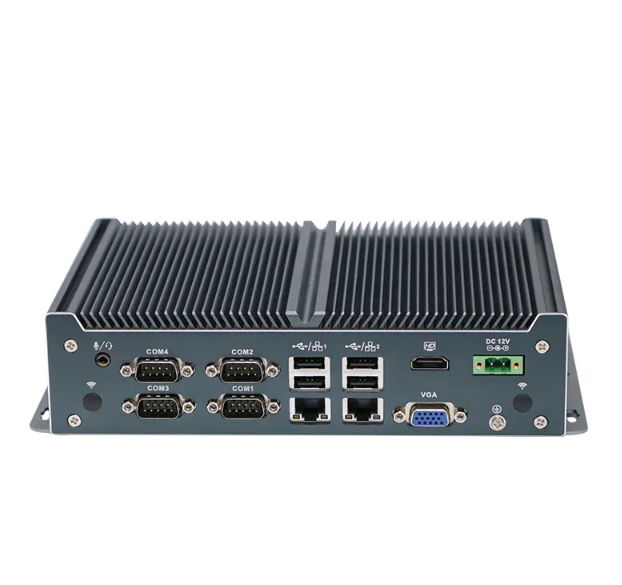

fanlı Olmayan Gömülü Bilgisayarlarla İlgili 5 Yaygın Sorun ve Çözümleri

Fansız Gömülü Bilgisayarlarda Aşırı Isınma ve Termal Daraltma

Yüksek Yoğunluklu veya Tamamen Kapalı Ortamlarda Neden Pasif Soğutma Başarısız Olur?

Fanı olmayan gömülü bir bilgisayar, ısıyı iletim, taşınım ve radyasyon yoluyla dış ortama yaymak için tamamen muhasesine dayanır—zorlanmış hava akımı olmadan. Bu pasif yaklaşım, iyi havalandırılmış ve sabit çevre koşullarına sahip ortamlarda güvenilir şekilde çalışır. Ancak dar, tamamen kapalı veya yüksek yoğunluklu kurulumlarda kritik sınırlamalarla karşılaşıyor. Böyle bir cihaz kapalı bir dolap içine yerleştirildiğinde ya da diğer ısı üreten birimlerle üst üste konulduğunda, ortam havası hareketsiz hâle gelir ve ısı enerjisi kasaya yakın bölgede hapsolur. Muhase artık ısıyı etkin bir şekilde yayamaz ve bu durum iç sıcaklıkların sürekli olarak yükselmesine neden olur. Bu tür ortamlarda, hafif iş yükleri bile bileşenleri termal eşiklerine doğru itebilir; bu da fanlı olmayan tasarımın temel avantajı olan güvenilirliği zayıflatır.

Termal Sıkıştırma Gerçek Zamanlı Performans ve Çalışma Süresi Üzerinde Nasıl Etki Yaratır?

Donanım hasarını önlemek için modern işlemciler, bağlantı sıcaklıkları güvenli çalışma sınırlarını aştığında—Intel® ve AMD® teknik özelliklerine göre genellikle 95°C ile 105°C arasında—otomatik olarak termal throttling (ısı kaynaklı hız düşürme) özelliğini devreye sokar. Throttling sırasında CPU saat frekansını ve voltajını düşürür; bu da hesaplama verimini doğrudan azaltır. PLC tabanlı otomasyon, hareket kontrolü veya gerçek zamanlı video analizi gibi zaman duyarlı uygulamalarda bu performans düşüşleri, giriş/çıkış döngülerinin kaçırılmasına, sensör tepkilerinde gecikmeye veya tutarsız çıkarım gecikmelerine neden olabilir. Sık veya uzun süreli throttling ayrıca sistem düzeyinde kararsızlığa da yol açar—örneğin açıklamasız yeniden başlatmalar veya watchdog zaman aşımı—bu da operasyonel sürekliliği tehdit eder. Zamanla tekrarlanan termal çevrimler, elektromigrasyonu ve lehim birleşimlerinde yorulmayı hızlandırarak, veri sayfası değerlerinin öngördüğünden daha kısa bir arıza arası ortalama süreye (MTBF) neden olur.

Toz, Titreşim ve Çevresel Stresin Fansız Gömülü Bilgisayar Güvenilirliği Üzerindeki Etkisi

Isı Emici Verimliliğini ve Uzun Vadeli Termal Kararlılığı Tehdit Eden Toz Girişi

Fan içermeyen tasarımlar hava alma fanlarını ortadan kaldırır—böylece iç toz birikimini önler—ancak yine de dış kirlenmeye karşı savunmasız kalır. Toz, özellikle tahıl işleme tesisleri, ahşap işleyen fabrikalar veya çimento üretim hatları gibi endüstriyel ortamlarda açığa çıkan ısı emici kanatlarına birikir. ASHRAE’nin 'Elektronik Ekipmanların Termal Yönetimi' kılavuzuna göre, yalnızca 0,5 mm’lik bir partikül tabakası kanat verimliliğini %30’a kadar düşürebilir. Elektronik Ekipmanların Termal Yönetimi bu yalıtım etkisi bileşen sıcaklıklarını erken yükseltir ve daha erken ve daha sık termal hız sınırlamasına (throttling) neden olur. Sıkıştırılmış hava ile temizleme gibi düzenli bakım uygulamaları (her 6–12 ayda bir) yapılmadıkça, termal azaltma zaman içinde artar ve hem performans payını hem de uzun vadeli güvenilirliği zayıflatır.

Bileşen Yorgunluğunu Hızlandıran Titreşim ve Aşırı Sıcaklıklar

Fanlı olmayan sistemler, dönen parçaları kaldırarak yüksek titreşimli ortamlarda üstün performans gösterir—ancak mekanik stres yine de yapısal bütünlüğü etkiler. Motorlardan, konveyörlerden veya araçlara monte edilen sistemlerden kaynaklanan sürekli titreşim, lehim bağlantılarını, PCB izlerini ve çip-paket arayüzlerini zorlar. Bu durum, geniş termal dalgalanmalarla (örneğin, açık alanda veya ısıtılmayan endüstriyel bölgelerde yaygın olan −40°C ile +85°C çalışma aralığı) birlikte olduğunda, silikon, bakır ve FR-4 alt tabakaları arasındaki farklı genleşme katsayıları döngüsel gerilim oluşturur. Aylar veya yıllar içinde bu durum mikro çatlaklara, ara kesintili açık devrelere veya gizli bellek hatalarına neden olur. IPC-TR-7532 çalışmalarından elde edilen saha verileri, titreşim artı termal döngü başarısızlık modlarının, dayanıklı gömülü sistemlerde erken saha arızalarının %40’ından fazlasını oluşturduğunu göstermektedir—bu arızalar genellikle felakete yol açmadan önce rastgele sıfırlamalar veya bozulmuş firmware güncellemeleri şeklinde ortaya çıkar.

Tasarım Sınırlamaları: Malzemeler, Kasa Isı İletimi ve Isı Borularının Etkinliği

Isı emici fanı olmayan gömülü bir bilgisayarda, termal performans mekanik tasarım ile ayrılmaz bir şekilde bağlantılıdır. Malzeme seçimi, arayüz kalitesi ve yapısal entegrasyon, ısıyı yonga üzerinden ortama nasıl verimli bir şekilde ilettiğini belirler. Bakır ısı emiciler, alüminyuma (~237 W/m·K) kıyasla üstün termal iletkenlik sunar (~401 W/m·K); bu da kompakt boyutlarda daha hızlı ısı yayılmasını sağlar—ancak daha yüksek ağırlık ve maliyetle gelir. Alüminyum, çoğu endüstriyel uygulama için pratik standart olarak kalmaya devam eder. Aynı derecede kritik olan ise termal arayüz malzemeleridir (TIM’ler): yüksek performanslı silikon pedler veya faz değişimli TIM’ler, entegre devreler (IC’ler) ile ısı emiciler arasındaki mikroskobik hava boşluklarını kapatmak zorundadır. Yanlış uygulanan veya bozulmuş bir TIM, eklem noktasından muhafaza direncini 2–3 kat artırabilir; bu durum ısı emici malzemenin türüne bakılmaksızın ısı transferini ciddi şekilde sınırlar.

Kasa Tasarımı ve Montaj Yüzeyi İletkenliğinin Pasif Soğutmanın Başarısını Nasıl Belirlediği

Kasa kendisi dağıtılmış bir ısı emici görevi görür—özellikle alüminyum 6061-T6 veya paslanmaz çelik 304 gibi termal olarak iletken metallerden yapıldığında. Etkili iletim, düşük dirençli termal yolları gerektirir: düz ve temiz montaj yüzeyleri; vidalar veya elastomerik pedler aracılığıyla sağlanan eşit sıkma basıncı; ve doğrudan metal-metal temas. Cihazın büyük bir termal kütleye—örneğin topraklanmış bir makine çerçevesine veya soğutma plakasına—monte edilmesi, etkili ısı emici alanını 3–5 kat artırabilir ve sürekli durum sıcaklıklarını önemli ölçüde düşürebilir. Buna karşılık plastik kasalar veya izole montaj sistemleri termal bariyer oluşturur ve ısıyı kritik bileşenlerin yakınında yoğunlaştırır. Tasarımcılar, uygulamadan önce darboğazları belirlemek amacıyla silisyum yongasından başlayarak paket, termal arayüz malzemesi (TIM), ısı emici, şasi, montaj arayüzü ve ortam havasına kadar tam termal yolu modellemelidir.

Fan içermeyen gömülü bilgisayarların kullanımında kanıtlanmış azaltma stratejileri

Fanlı olmayan gömülü bir bilgisayarın başarıyla dağıtılması, sadece doğru donanımı seçmekle kalmaz, aynı zamanda termal bağlamının mühendislik tasarımı gerektiren sistem düzeyinde bir yaklaşım gerektirir. Güvenilirliği sağlayan iki birbirine bağlı unsur vardır: kurulum disiplini ve gelişmiş termal mimari. Her ikisinin de ele alınması, zorlu ortamlarda tutarlı performans sağlamayı garanti eder.

Kurulumun Optimize Edilmesi: Montaj Yüzeyleri, Ortam Hava Akışı ve Kabin Havalandırması

Cihazı doğrudan termal olarak iletken bir yüzeye—tercihen termal iletkenliği ≥100 W/m·K olan çıplak metal yüzeye—monte edin ve belirtilen montaj alanının tamamında tam temas sağlandığından emin olun. Isı iletimi için özel olarak onaylanmadıkça boyalar, kaplamalar veya conta malzemelerinden kaçının. Sınırsız ortam hava akışını sağlayın: tüm yönlerde en az 50 mm boşluk bırakın, doğal konveksiyonu desteklemek için soğutma kanatlarını dikey yönde yerleştirin ve cihazı doğrudan güneş ışınları veya yakın çevredeki ısı kaynaklarından koruyun. Tozlu ortamlarda, kule etkisi yaratan hava akışından yararlanacak şekilde stratejik olarak yerleştirilmiş havalandırma yuvalarına sahip IP derecelendirilmiş muhafazalar kullanın ve soğutma kanatlarının verimini korumak amacıyla periyodik denetim ve temizlik yapın.

Gelişmiş Pasif Soğutma Teknikleri — Isı Boruları, Buhar Odaları ve İletim Optimizasyonlu Muhafazalar

Çevresel sınırlamalar geleneksel pasif sınırları aştığında, ısı yönetimini mühendislik çözümleriyle destekleyin. Isı boruları ve buhar odaları, yerel sıcak noktaları daha geniş yüzey alanlarına dağıtarak fin kullanım verimliliğini artırır ve sürekli yük altında yonga üzerindeki maksimum sıcaklığı en fazla 20 °C azaltır. Bunları yüksek güvenilirlikli ısı iletim malzemeleriyle (örneğin grafit katkılı yastıklar veya sinterlenmiş metal macunlar) ve entegre iletim yollarına sahip muhafazalarla birleştirin—örneğin iç termal raylarla donatılmış işlenmiş alüminyum muhafazalar veya bakır gömülü şasi gibi. Bazı yeni nesil tasarımlar, ani iş yükleri sırasında geçici termal zirveleri emmek için grafit filmler veya parafin tabanlı faz değişim malzemeleri entegre eder. Bu yaklaşımlar, pasif soğutmayı daha önce fan destekli sistemlerle sınırlı olan uygulamalara kadar uzatır—kapsama korumasını (ingress protection) veya ortalama arızasız çalışma süresini (MTBF) zedelemeksizin.
